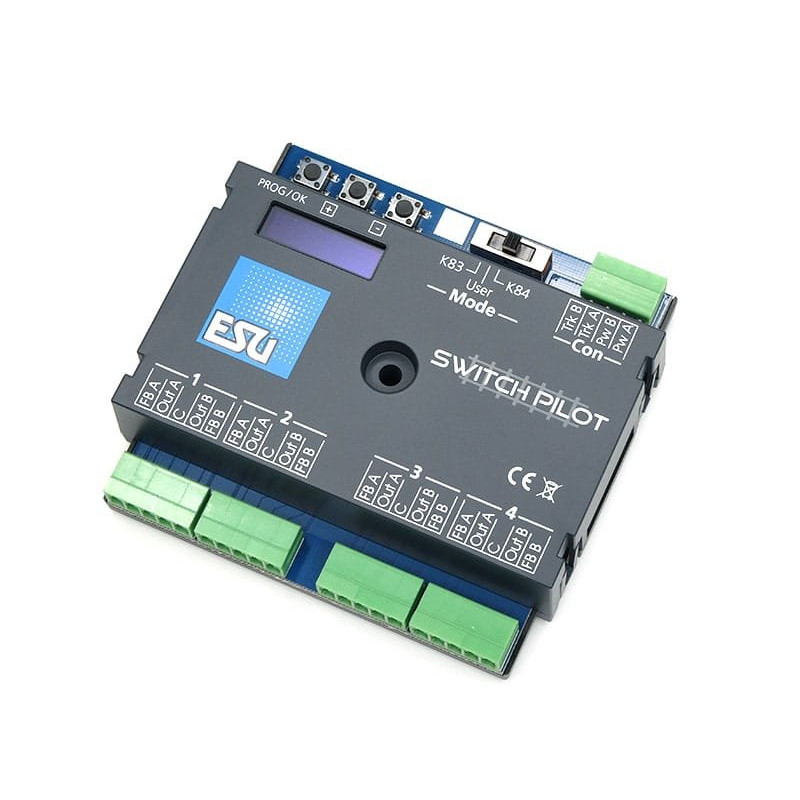

SWITCHPILOT V3.0 décodeur d'aiguillages - ESU 51830

SWITCHPILOT V3.0 décodeur d'aiguillages - ESU 51830

Les décodeurs SwitchPilot 3 sont optimisés pour une utilisation stationnaire sur votre réseau et peuvent commuter des entraînements d'aiguillage à double bobine conventionnels, des signaux lumineux, des découpleurs magnétiques, des ampoules ou d'autres consommateurs stationnaires. Afin de simplifier la configuration plutôt lourde des décodeurs à solénoïdes, le SwitchPilot 3 dispose d'un concept de fonctionnement innovant composé d'un écran OLED éclairé à 4 lignes et de trois boutons d'entrée.

Modes de fonctionnement

Le SwitchPilot 3 est compatible avec plusieurs protocoles et peut être utilisé avec des unités centrales basées sur le système Märklin® Motorola® (par exemple 6021, Central Station® ou Mobile Station®) ainsi qu'avec des unités centrales compatibles DCC. La configuration peut s'effectuer aussi bien sur la voie principale que sur la voie de programmation. Grâce à RailCom®, les CV peuvent également être lus.

Fonctionnalité

Le SwitchPilot 3 peut être alimenté soit directement depuis le système numérique, soit depuis une source de tension CC ou CA externe. Il dispose au total de 8 sorties transistor, qui sont regroupées dans les 4 paires de sorties 1 à 4. Chaque paire de sorties contient deux sorties (OutA et OutB) et peut être configurée individuellement pour l'application souhaitée : En mode impulsion, la sortie est activée dès qu'une commande de commutation est reçue. Le fait que la sortie s'éteigne automatiquement dès que le temps stocké dans le décodeur est expiré empêche les entraînements électromagnétiques de griller. En fonctionnement momentané (compatible K83) la sortie reste active tant que le bouton du panneau de commande est enfoncé. Ce mode de fonctionnement convient aux machines ponctuelles avec fins de course ou au découplage des voies. En fonctionnement continu bistable (compatible k84), les deux sorties sont activées et désactivées alternativement : Lorsque vous appuyez sur le premier bouton (rouge) du panneau de commande, la sortie Out A est activée. Il reste actif jusqu'à ce que la sortie Out B du même groupe de sorties soit activée en appuyant sur le bouton affecté (vert). Out A et Out B se comportent comme un interrupteur à bascule. En mode de clignotement alterné, les sorties Out A et Out B d'une paire de sorties sont allumées en alternance avec une fréquence de clignotement réglable. Le clignotant alterné est démarré avec la commande « Droit / Vert » du bouton affecté et arrêté à nouveau avec la commande « Branche / Rouge ». En option, la sortie peut également être lentement fondue (ce que l'on appelle le « zoom » pour la simulation d'ampoule).

Rétrosignalisation

Étant donné que le SwitchPilot 3 est compatible RailCom®, tous les paramètres peuvent être lus et modifiés directement lors de l'installation, si nécessaire. En liaison avec un ECoS en tant que "partenaire" idéal, le SwitchPilot 3 peut enregistrer et afficher la position réelle des aiguillages avec des entraînements d'aiguillages préparés de manière appropriée. Vous pouvez enfin être certain que votre participation a bien basculé !

Ajuster

Le SwitchPilot 3 peut être réglé de manière flexible soit sur la voie de programmation avec les centres DCC, soit sur la voie principale avec POM ("Programming on Main") ou peut également être lu à l'aide des CV RailCom®. Si besoin, il peut aussi apprendre les adresses directement via un bouton de programmation. Le moyen le plus simple de régler est bien sûr avec l'écran OLED intégré et les trois boutons d'entrée : Tous (!) Les réglages peuvent être vérifiés directement sur le décodeur et modifiés si vous le souhaitez. La "programmation" avec l'aide de votre centre de contrôle n'est pas nécessaire. Cela ne devient vraiment pas plus facile que cela. L'ESU LokProgrammer peut être utilisé pour les mises à jour du firmware.

Protection

Comme pour nos décodeurs de locomotive, les sorties du SwitchPilot 3 sont largement protégées contre les surcharges. Nous voulons que vous profitiez de votre décodeur le plus longtemps possible.
