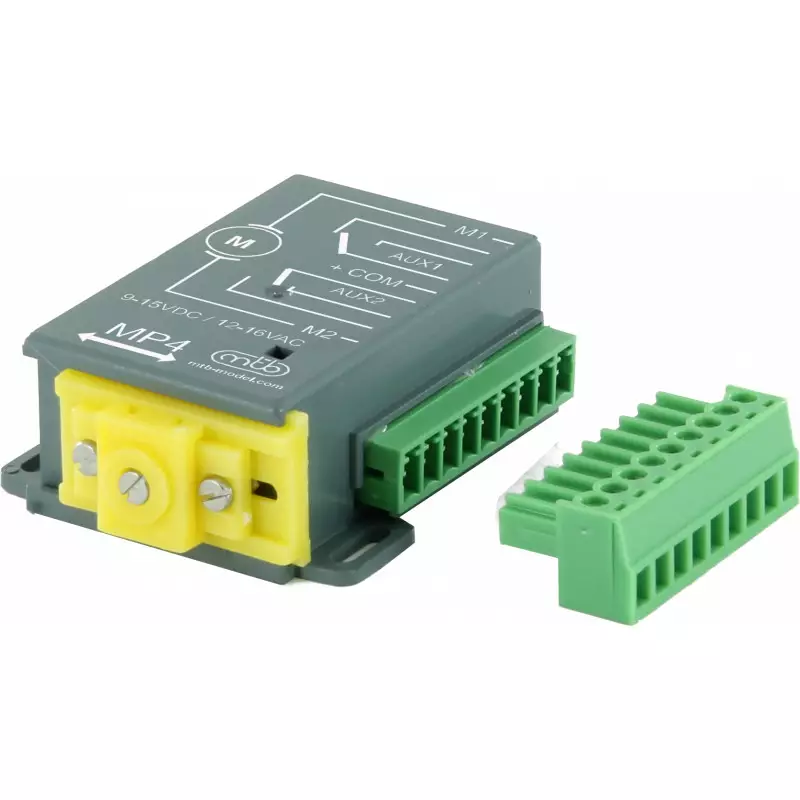

Moteur lent pour aiguillage MTB MP4

Moteur lent pour aiguillage MTB MP4

Le MP4 remplace le MP5 est il est doté d'une nouvelle connectique.

Ses dimensions sont différentes du MP5 (plus long pour un longueur de 5cm, mais moins large, une fois le bornier connecté, avec seulement 5cm soit une emprise totale de 5x5 cm)

Fourni avec tige d'entrainement.

La course de la tige peut être fixée à 3, 6 ou 9 mm. Mécanisme à cames délivrant un mouvement qui amène en douceur à la position d'arrêt avec maintien dans cette position.

Alimentation en tension continue ou alternative.

Faible consommation : 150 mA pendant le mouvement.

Le mécanisme comprend des contacts de fin de course, l'alimentation qui peut être maintenue en permanence est déconnectée automatiquement lorsque la position d‘arrêt est atteinte.

Le MP4 peut être installé avec une commande à 3 fils ou à 2 fils.

Le mode à 3 fils est le même que celui utilisé pour les anciens moteurs à électro-aimants.

En mode 2 fils, le sens du mouvement est contrôlé en inversant la polarité de la tension continue.

Compatible avec les décodeurs pour accessoires DCC standards.

Le MP4 comprend 2 contacts auxiliaires inverseurs 1A qui sont protégés par un fusible réarmable de 0,5A.

Ces contacts peuvent être utilisés pour le suivi de la position, la commande de signaux ou encore l'alimentation du coeur de l'aiguillage.
