Éclairer son réseau ferroviaire : LED, câblage et effets lumineux
Un réseau éclairé, c'est un réseau vivant. Les lumières dans les bâtiments, les feux de signalisation, l'éclairage des quais… transforment radicalement l'ambiance d'un réseau ferroviaire miniature.
L'éclairage est sans doute ce qui transforme le plus spectaculairement un réseau ferroviaire miniature. Un bâtiment éclairé de l'intérieur, des réverbères qui illuminent une rue, un feu de signalisation qui clignote… ces détails donnent au réseau une vie et une profondeur que les meilleurs décors peints ne peuvent pas égaler seuls. Grâce à la démocratisation des LED et des modules électroniques simples, réaliser ces effets est aujourd'hui à la portée de tous les modélistes.
Les bases de l'éclairage LED
La LED (diode électroluminescente) est aujourd'hui le composant de référence pour l'éclairage des réseaux ferroviaires miniatures. Elle a remplacé les ampoules à incandescence classiques grâce à ses nombreux avantages : faible consommation, longue durée de vie, faible dégagement de chaleur et taille miniature.
Les différents formats de LED
Les LED se présentent sous plusieurs formats adaptés aux différents usages du modélisme. Les LED traversantes (format classique avec deux fils) sont les plus faciles à manipuler pour les débutants. Les LED CMS (composants montés en surface) sont minuscules — certaines font moins d'un millimètre — et permettent des installations invisibles dans les bâtiments les plus petits. Les LED flexibles en ruban sont idéales pour éclairer de longues zones uniformément : quais, façades, dessous de toitures.
La résistance, indispensable
Une LED ne s'alimente jamais directement sans résistance de protection — elle brûlerait instantanément. La résistance limite le courant qui traverse la LED à sa valeur nominale. Pour une alimentation en 12V continue (standard sur la plupart des réseaux), une résistance de 470 à 1000 ohms convient pour la grande majorité des LED standard. Des calculateurs en ligne permettent de déterminer la valeur exacte selon la LED utilisée.
La couleur de la lumière
La teinte de la LED influence directement l'ambiance du réseau. Le blanc chaud (2700-3000K) simule l'éclairage intérieur domestique et les anciennes lampes à incandescence — idéal pour les bâtiments d'habitation et les commerces. Le blanc froid (5000-6500K) convient aux éclairages modernes, industriels et aux néons. Le jaune ambré reproduit parfaitement l'éclairage des réverbères à vapeur de sodium si caractéristique des villes françaises des années 1970-2000.
L'alimentation
Les LED fonctionnent en courant continu et nécessitent une alimentation adaptée, distincte de l'alimentation des voies si le réseau est analogique.
L'alimentation dédiée
On recommande toujours une alimentation électrique dédiée à l'éclairage, séparée de celle des locomotives. Une alimentation de 12V DC stabilisée, de type alimentation de bureau ou transformateur de réseau spécialisé, alimente l'ensemble des LED du réseau de façon stable et indépendante. La puissance nécessaire dépend du nombre de LED — comptez environ 20 mA par LED standard pour estimer la consommation totale. On peut aussi utiliser une alimentation d'accessoires dédiée au modélisme ferroviaire, qui permet d'alimenter en courant tous les éclairages ainsi que les autres accessoires (moteurs d'aiguillages, moteurs lents d'animations des maquettes, automates etc). Par exemple, l'alimentation Viessmann 5200 permet d'alimenter tous les accessoires d'un réseau de taille moyenne.
L'utilisation de l'alimentation des voies
Sur un réseau analogique simple, il est possible d'alimenter les LED directement depuis les rails via un pont redresseur — le courant alternatif des rails est converti en courant continu utilisable par les LED. Cette solution est économique mais présente l'inconvénient que l'éclairage varie avec la vitesse des locomotives si le transformateur est de type basique.
Le câblage
On utilise du fil électrique fin (0,14 à 0,25 mm²) pour le câblage des LED — le fil téléphonique ou le fil de clôture électrique sont parfaits pour cet usage et facilement disponibles. On adopte un code couleur strict dès le début : rouge pour le positif, noir pour le négatif, pour éviter toute confusion lors des interventions ultérieures.
Éclairer les bâtiments
L'éclairage intérieur des bâtiments est l'effet le plus spectaculaire et le plus facile à réaliser. Il donne immédiatement une impression de vie et de chaleur au réseau.
Préparer le bâtiment
Avant d'installer les LED, on peint l'intérieur des bâtiments en noir mat — plafonds, murs intérieurs, planchers. Cette couche noire empêche la lumière de traverser les parois fines du plastique et évite l'effet "bâtiment lumineux de partout" très peu réaliste. Seules les fenêtres doivent laisser passer la lumière.
Positionner les LED
On place généralement une ou deux LED par niveau du bâtiment, en les fixant au plafond de chaque étage avec une goutte de colle cyanoacrylate. On fait passer les fils à travers un trou discret percé dans le plancher ou dans un angle du bâtiment. La LED doit être orientée vers le bas ou vers les murs — jamais directement vers les fenêtres, ce qui créerait un point lumineux trop intense et peu naturel.
Diffuser la lumière
Pour obtenir un éclairage doux et homogène plutôt qu'un point lumineux dur, on peut coller un petit morceau de papier calque ou de plastique dépoli derrière chaque fenêtre. On peut également enduire légèrement la LED d'une touche de vernis mat pour diffuser sa lumière. Ces techniques simples transforment un point de lumière cru en un éclairage intérieur chaleureux et naturel.
Conseil Baron du Rail : Pour simuler des pièces différentes dans un même bâtiment — salon éclairé en blanc chaud, télévision qui clignote en bleu dans une autre pièce, cuisine en blanc froid — utilisez des LED de couleurs différentes par niveau ou par fenêtre. Ce simple détail donne une impression de vie domestique très convaincante, surtout observé de loin dans la pénombre.
Réverbères et éclairage de voirie
Les réverbères et l'éclairage de voirie sont les éléments d'éclairage extérieur les plus visibles et les plus caractéristiques d'un réseau urbain ou péri-urbain.
Les réverbères en kit

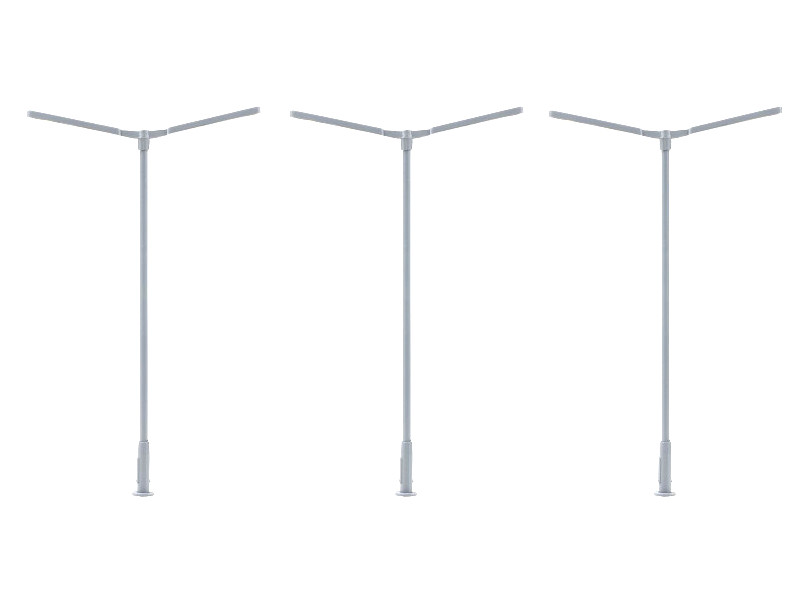

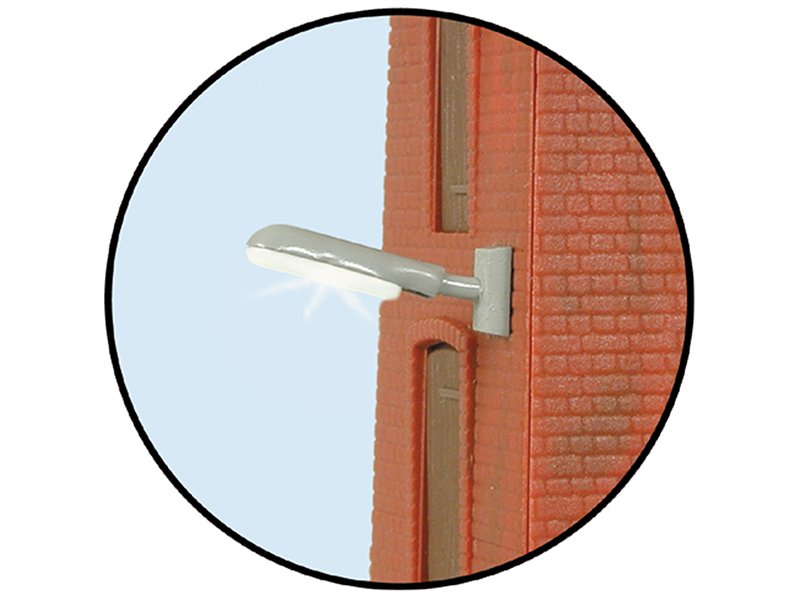

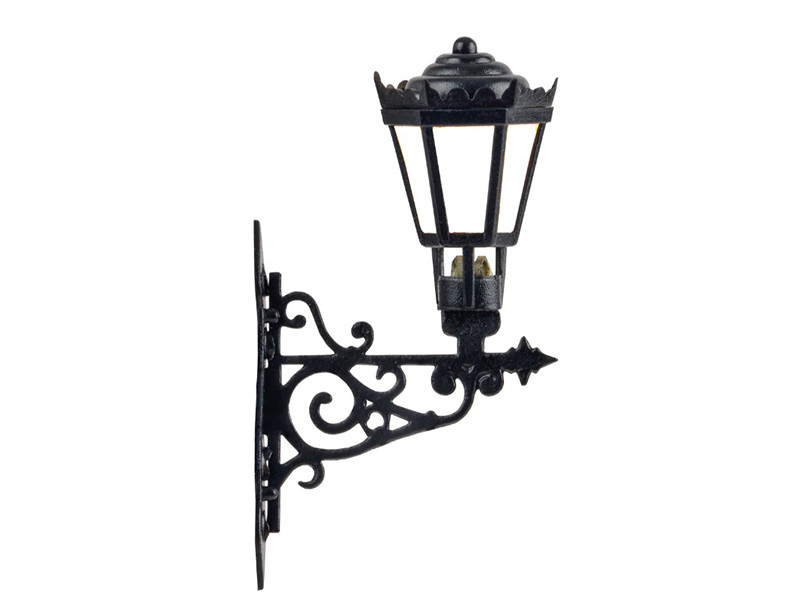

Les marques Viessmann, Busch et Noch proposent des réverbères et lampadaires miniatures déjà équipés de LED, prêts à brancher. Ces kits existent dans de nombreux styles correspondant à différentes époques et régions — réverbères à boule anciens, lampadaires modernes à bras, éclairage autoroutier. Ils représentent la solution la plus simple et la plus rapide.
Fabriquer ses réverbères
Pour les modélistes qui souhaitent des réverbères personnalisés ou en grande quantité, la fabrication maison est une option économique. On utilise des tiges de laiton ou de plastique étiré pour les mâts, des petites perles ou des morceaux de tube pour les lanternes, et des LED CMS collées à l'intérieur. Le câblage est dissimulé à l'intérieur du mât ou sous le revêtement de la chaussée.
Les feux de signalisation
Les feux tricolores nécessitent trois LED (rouge, orange, vert) et un module de clignotement électronique qui gère le séquençage automatique. Des modules tout-en-un spécifiques au modélisme (gamme Viessmann) simplifient considérablement l'installation — ils n'ont besoin que d'une alimentation et d'un signal de déclenchement pour fonctionner de façon autonome.
Tableau comparatif des types de LED
| Type de LED | Taille | Facilité | Usage typique | Budget |
|---|---|---|---|---|
| LED traversante 3 mm | Moyenne | Bâtiments, réverbères, signalisation | Très faible | |
| LED traversante 5 mm | Grande | Grandes pièces, éclairage général | Très faible | |
| LED CMS 0603 / 0402 | Très petite | Petits bâtiments, intégration invisible | Faible | |
| Ruban LED flexible | Variable | Quais, facades, éclairage de zone | Faible | |
| Fibre optique | Très petite | Étoiles, effets ponctuels très fins | Moyen |
Effets spéciaux : feu, éclair, néon
Au-delà de l'éclairage statique, des modules électroniques simples permettent de créer des effets lumineux animés qui donnent une vie supplémentaire au réseau.
L'effet feu et brasero

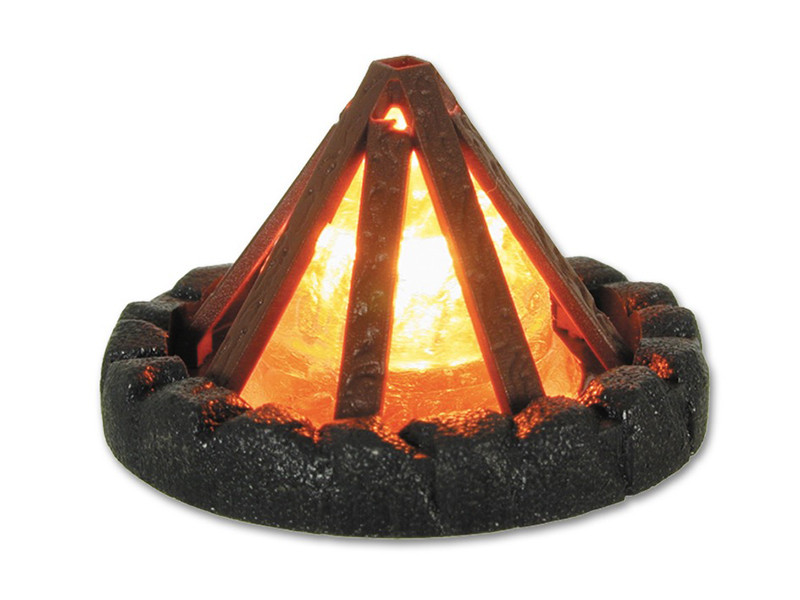

Des modules LED spéciaux (rouge, orange et jaune clignotant de façon aléatoire) simulent de façon très convaincante un feu de cheminée, un brasero ou un incendie. La marque Viessmann propose des modules tout-en-un prêts à installer, mais il est également possible de réaliser cet effet avec un simple module Arduino et trois LED de couleur.
L'effet éclair et soudure
Un flash LED blanc très bref et aléatoire simule des éclairs électriques — parfait pour une scène de soudure dans un atelier, un orage lointain ou un transformateur électrique. Des modules spécifiques existent chez Viessmann et Noch, ou peuvent être réalisés avec un module de clignotement aléatoire.
L'effet néon qui grésille
Un néon défaillant qui clignote irrégulièrement apporte une touche d'ambiance très cinématographique à une scène urbaine nocturne. Cet effet se réalise facilement avec une LED blanche froide et un module de clignotement aléatoire réglé sur une fréquence élevée et irrégulière. Quelques secondes de clignotement rapide entrecoupées de plages lumineuses stables suffisent à créer l'illusion.
À éviter absolument : Ne jamais connecter une LED directement à une alimentation sans résistance de protection — même quelques secondes suffisent à la détruire irrémédiablement. Calculez toujours la résistance adaptée à votre tension d'alimentation et à la LED utilisée avant tout branchement. De même, ne jamais alimenter les LED depuis les rails d'un réseau DCC sans module de conversion adapté — la tension DCC (15 à 18V alternatif) détruirait instantanément les LED prévues pour du 12V continu.
