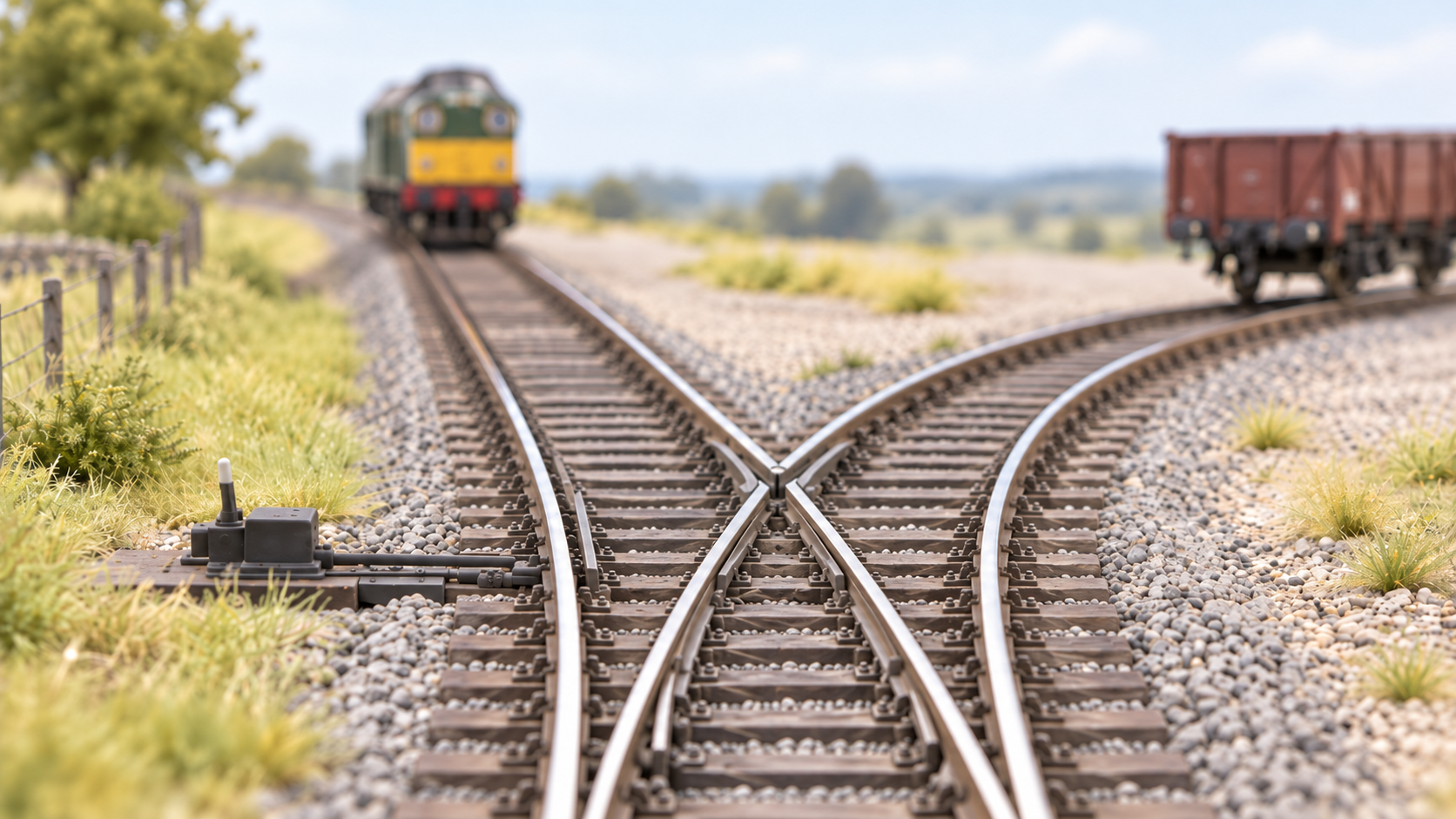

Les aiguillages : fonctionnement, choix et pose sur son réseau
Trop souvent négligés à l'achat, les aiguillages sont pourtant au cœur de tout réseau ferroviaire miniature. Fiabilité, esthétique, commande manuelle ou DCC… voici comment les choisir et les poser sans mauvaise surprise.
Comment fonctionne un aiguillage ?
Un aiguillage est un élément de voie permettant à un train de passer d'une voie à une autre. Il se compose de deux parties mobiles appelées lames d'aiguille — des rails effilés qui s'appuient alternativement contre l'un ou l'autre des rails fixes (les contre-rails). Selon la position des lames, le train est guidé vers la voie directe (ligne droite) ou la voie déviée.
La géométrie d'un aiguillage est définie par son angle de déviation, exprimé en « R » suivi d'un chiffre (R1, R2, R3…) chez Roco ou Fleischmann, ou par un angle en degrés chez d'autres fabricants. Plus le numéro est élevé, plus la déviation est douce et plus le rayon de courbure est grand — idéal pour les locomotives à boggies et les wagons longs.
Les aiguillages sont disponibles en deux sens : à gauche ou à droite, selon la direction de la voie déviée vue dans le sens de marche. Certains plans de réseau nécessitent des aiguillages en Y (déviation symétrique des deux côtés) ou des traversées-jonctions pour les croisements complexes.
Les différents types d'aiguillages
L'offre en aiguillages miniatures est vaste. Les principaux types à connaître :
L'aiguillage simple
C'est l'aiguillage de base : une voie principale et une voie déviée. Il se décline en version courte (angle prononcé, encombrement réduit) ou longue (angle doux, convient aux rames longues). C'est de loin le plus utilisé sur les réseaux.
L'aiguillage en Y
Les deux voies dévient de façon symétrique par rapport à la voie d'entrée. Pratique pour des faisceaux de triage ou pour économiser de la place lorsque aucune direction n'est prioritaire. Son angle de déviation est généralement plus doux que celui d'un aiguillage simple court.
La traversée simple et la traversée-jonction double (TJD)
La traversée simple permet à deux voies de se croiser sans possibilité de changer de voie — uniquement pour les croisements. La traversée-jonction double (TJD), elle, combine croisement et aiguillage : un train peut traverser ou bifurquer dans quatre directions différentes. C'est un élément complexe qui demande un câblage soigné, notamment en digital.
Le code de rail
Le code désigne la hauteur du champignon du rail exprimée en millièmes de pouce. Le code 100 (2,54 mm) est le standard le plus répandu et le plus robuste. Le code 83 ou code 75 sont plus fins et plus réalistes à l'œil, mais exigent un entretien plus rigoureux et ne sont pas compatibles avec tous les matériels roulants anciens.
Commande manuelle, électrique ou DCC
Un aiguillage peut être commandé de trois façons différentes. Le choix dépend de votre budget, de la taille de votre réseau et de votre système de conduite (analogique ou digital).
La commande manuelle
Un levier ou une tige mécanique actionne directement les lames. Simple, fiable et économique, cette solution convient parfaitement aux petits réseaux ou aux installations de décor où l'accès est facile. Elle n'offre aucune possibilité d'automatisation.
La commande électrique par solénoïde
Un moteur à solénoïde (bobines électromagnétiques) propulse les lames d'un coup sec. L'actionnement est instantané. Ces moteurs sont peu coûteux et faciles à connecter à un tableau de commande avec des boutons poussoirs. En revanche, la commande est binaire et le mouvement peu réaliste.
La commande par moteur lent
Contrairement au solénoïde, le moteur lent (ou servomoteur) déplace les lames progressivement, imitant le mouvement d'un vrai aiguillage ferroviaire. Il est silencieux, précis, et compatible avec les décodeurs DCC. Des marques comme Cobalt (DCC Concepts), Tortoise (Circuitron) ou Fulgurex sont référentes dans ce domaine.
Conseil Baron du Rail : Posez vos moteurs d'aiguillage avant de ballastar votre voie. Il est beaucoup plus difficile de les installer une fois le ballast collé, et vous risquez d'abîmer l'ensemble. Prévoyez également un accès par le dessous du plateau si votre construction le permet.
En DCC (Digital Command Control), un décodeur d'accessoires reçoit les ordres de la centrale et pilote le moteur. Chaque aiguillage se voit attribuer une adresse numérique : vous le commandez depuis votre manette, un logiciel de pilotage ou un itinéraire automatisé. C'est la solution idéale pour les grands réseaux et l'automatisation.
Tableau comparatif des modes de commande
| Critère | Manuelle | Solénoïde | Moteur lent / DCC |
|---|---|---|---|
| Coût | |||
| Réalisme du mouvement | |||
| Compatibilité DCC | |||
| Automatisation possible | |||
| Facilité d'installation |
Poser et régler un aiguillage
La pose d'un aiguillage demande un peu plus de soin que celle d'un élément de voie classique. Quelques étapes clés :
1. Vérifier la planéité. Posez l'aiguillage sur une surface rigoureusement plane. Une légère torsion suffit à provoquer des déraillements. En cas de doute, fixez provisoirement avec de petites pointes avant de coller définitivement.
2. Assurer la continuité électrique. Les aiguillages livrés en boîte sont généralement prêts à l'emploi, mais vérifiez systématiquement la continuité avec un multimètre, notamment au niveau des raccords avec les voies adjacentes.
3. Régler les lames. Les lames doivent venir s'appuyer parfaitement contre le rail fixe correspondant. Un jeu, même infime, entraîne des déraillements. Certains aiguillages (notamment Peco Electrofrog) nécessitent de limer légèrement la pointe des lames lors de la pose.
4. Tester avant de ballastar. Faites circuler plusieurs locomotives et wagons dans les deux directions avant d'appliquer le ballast. C'est beaucoup plus facile de corriger un problème à ce stade qu'une fois tout fixé.
5. Ballaster avec précaution. Évitez de faire couler de la colle à ballast sur les parties mobiles ou sous les lames. Protégez-les avec un peu de graisse ou du scotch le temps du séchage. Le point de pivot des lames doit rester parfaitement libre.
Le câblage électrique
En analogique, le câblage d'un aiguillage simple est souvent direct : selon le type d'aiguillage (Insulfrog ou Electrofrog chez Peco, par exemple), il peut être nécessaire d'alimenter le cœur de l'aiguillage séparément pour éviter les courts-circuits ou les zones mortes.
Les aiguillages de type Insulfrog (cœur plastique isolé) sont plus simples à câbler mais peuvent créer de courtes zones sans courant. Les aiguillages Electrofrog (cœur conducteur) offrent une meilleure alimentation, mais demandent un câblage soigné pour éviter les courts-circuits en position neutre.
Pour les solénoïdes, chaque moteur est raccordé à une alimentation dédiée (12 à 16 V AC généralement) et commandé par un simple bouton poussoir à impulsion. L'impulsion doit être brève — le temps de basculer les lames — et non maintenue.
À éviter absolument : ne maintenez jamais un bouton poussoir de solénoïde appuyé plus d'une seconde. La bobine chauffe très rapidement et peut griller de façon irrémédiable. Utilisez toujours des boutons à impulsion (momentanés), jamais des interrupteurs à maintien.
En DCC, chaque décodeur d'accessoires reçoit une adresse et pilote un ou plusieurs moteurs d'aiguillage. Certaines centrales permettent de créer des itinéraires : d'une simple pression, plusieurs aiguillages se positionnent simultanément pour composer un parcours complet — un vrai confort d'exploitation sur les grands réseaux.
