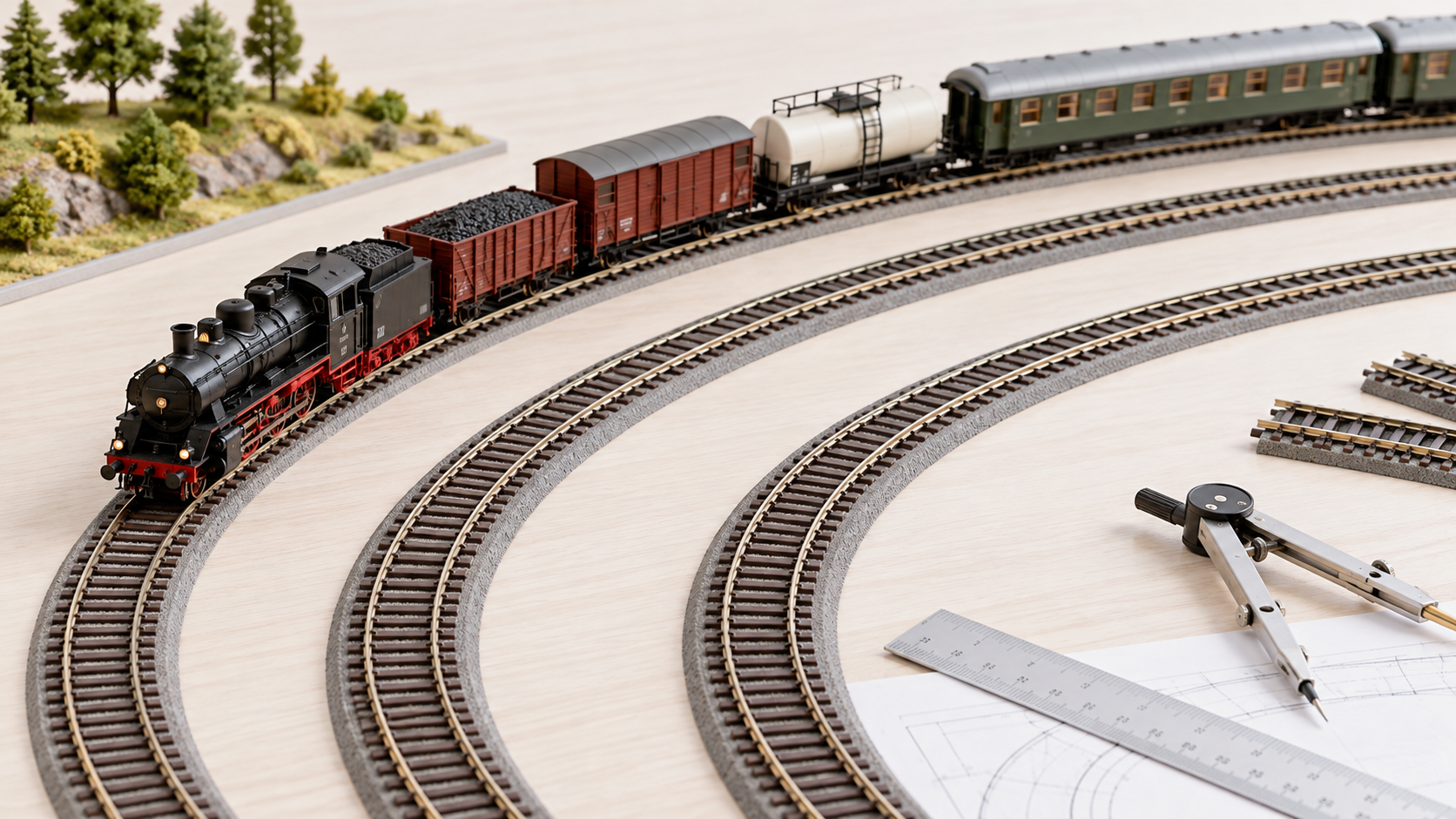

Rayons de courbe en modélisme ferroviaire : comment choisir le bon rayon pour votre réseau
Un rayon trop serré et vos plus belles locomotives déraillent — ou pire, refusent simplement de passer. Choisir le bon rayon de courbe dès la conception du plan, c’est s’éviter des heures de frustration et protéger votre matériel roulant.
Rayon, diamètre : de quoi parle-t-on ?
Le rayon de courbe est la distance mesurée entre le centre du cercle fictif que décrit la voie et l'axe du rail. C'est la valeur que les fabricants indiquent sur leurs emballages et que l'on utilise pour concevoir un plan de réseau.
Le diamètre vaut le double du rayon. Une courbe de rayon 500 mm s'inscrit donc dans un cercle de 1 000 mm de diamètre — soit un mètre. C'est le chiffre à retenir pour évaluer l'encombrement au sol d'une boucle ou d'un retournement.
En pratique, plus le rayon est grand, plus la courbe est douce et plus vos trains circuleront confortablement — sans à-coups, sans risque de déraillement et sans contrainte sur les attelages. Un grand rayon, c'est aussi un réseau qui ressemble davantage à la réalité : les vraies courbes ferroviaires ont un rayon de plusieurs centaines de mètres, soit plusieurs dizaines de mètres à l'échelle HO.
R1, R2, R3… : que signifient ces codes ?
Les fabricants de voie (Roco, Fleischmann, Märklin, Piko, Kato…) désignent leurs rayons par des codes commerciaux : R1, R2, R3, R4, R5, voire au-delà. Ces codes ne sont pas des normes universelles : un R2 chez Roco n'est pas identique à un R2 chez Märklin ou Piko. Il faut toujours se référer à la valeur en millimètres indiquée sur la fiche technique.
À titre indicatif, voici les correspondances les plus courantes en HO (1/87e) chez Roco et Fleischmann :
- R1 ≈ 360 mm — rayon minimal, réservé aux petits matériels
- R2 ≈ 420 mm — rayon d'entrée de gamme pour locomotives courtes
- R3 ≈ 490 mm — rayon intermédiaire, convient à la majorité du matériel
- R4 ≈ 540 mm — rayon confortable pour voitures voyageurs longues
- R5 ≈ 590 mm — grand rayon, recommandé pour les rames longues et les TGV/ICE
En N (1/160e), les rayons sont naturellement plus petits à cause de l'échelle : un R1 tourne autour de 192 mm, un R2 autour de 228 mm. En O (1/43), les rayons recommandés dépassent souvent 700 mm à 1 000 mm.
Le bon rayon selon votre matériel roulant
La règle d'or est simple : c'est le matériel le plus long de votre collection qui fixe le rayon minimum de tout votre réseau. Une locomotive ou une voiture qui passe difficilement sur une courbe serrée met à rude épreuve les attelages, abîme les soufflets des voitures et peut provoquer des déraillements en chaîne.
Les locomotives
Les petites locomotives à bogies (diesels courts, petites vapeurs à tender séparé) passent généralement sur des rayons à partir de 360–420 mm en HO. Les grandes locomotives vapeur — en particulier les modèles avec un long empattement rigide comme les Mikado ou les Pacific — réclament souvent 490 à 550 mm minimum. Les locomotives électriques longues (Re 460, BR 101, E 103) sont généralement plus tolérantes grâce à leurs bogies, mais apprécient les 490 mm et plus.
Les voitures voyageurs
C'est souvent le maillon faible. Les voitures courtes (voitures de banlieue, voitures à bogies courtes) passent sur des R2–R3. En revanche, les grandes voitures longues — Corail, UIC-X, Eurofima, voitures Märklin TEE — dépassent souvent 26 cm à l'échelle HO et nécessitent impérativement 500 à 550 mm pour circuler sans heurter les tampons ni tendre les soufflets. Les voitures à deux niveaux (RRB, voitures Thalys ou TGV articulés) demandent les rayons les plus généreux, souvent 600 mm et plus.
Les wagons marchandises
Les wagons courts (tombereaux, plats, couverts standard) s'accommodent bien des petits rayons. Les wagons longs — porte-autos, wagons plats avec chargement, wagons-citernes de grande longueur — réclament les mêmes précautions que les voitures voyageurs longues : 490 à 550 mm en HO.
Tableau de référence par type de matériel (échelle HO)
| Type de matériel | Rayon minimum absolu | Rayon recommandé | Rayon idéal |
|---|---|---|---|
| Wagons courts, locomotives de manœuvre | 360 mm (R1) | 420 mm (R2) | 490 mm (R3) |
| Locomotives à bogies courtes, diesels | 420 mm (R2) | 490 mm (R3) | 540 mm (R4) |
| Grandes locomotives vapeur | 490 mm (R3) | 540 mm (R4) | 600 mm+ |
| Voitures voyageurs standard | 420 mm (R2) | 490 mm (R3) | 540 mm (R4) |
| Grandes voitures (Corail, UIC-X, Eurofima) | 490 mm (R3) | 540 mm (R4) | 600 mm+ |
| Voitures à deux niveaux, TGV, ICE | 550 mm | 600 mm | 700 mm+ |
Conseil Baron du Rail : Avant de fixer définitivement votre voie, posez les courbes à titre provisoire et faites circuler la locomotive la plus longue et les voitures les plus longues de votre collection — en traction comme en refoulement, dans les deux sens et à vitesse réduite. C'est le seul test vraiment fiable : les notices indiquent des minimums théoriques, mais la réalité dépend aussi de l'état de la voie, des attelages et de la combinaison locomotive + wagons.
L'espace réel nécessaire
Le diamètre géométrique de la courbe n'est jamais l'encombrement réel sur le plateau. Plusieurs facteurs s'ajoutent :
Le débord latéral des voitures. En courbe, les voitures et wagons débordent vers l'intérieur et l'extérieur de la courbe par rapport à l'axe du rail. Ce phénomène, accentué sur les longues voitures, peut provoquer des heurts avec un quai, un bâtiment ou une voie parallèle. Comptez 20 à 40 mm de marge de chaque côté selon la longueur des véhicules.
L'entraxe des voies parallèles. En voie droite, un entraxe de 60 à 65 mm en HO suffit pour que deux trains se croisent. En courbe, cet entraxe doit être augmenté — souvent à 75 à 80 mm — pour compenser le débord latéral des véhicules.
Les éléments de décor. Quais, bâtiments en bord de voie, végétation, caténaires : tout élément proche de la voie doit être testé avant d'être collé définitivement. Un poteau qui ne gêne pas sur la droite peut percuter le toit d'une voiture en courbe.
Conseils de conception et de pose
Définissez le rayon dès la phase de plan. Avant même de choisir votre voie ou votre matériel roulant, déterminez le rayon minimum que votre espace autorise. C'est lui qui conditionne ensuite le choix des locomotives et voitures que vous pourrez faire circuler.
Prévoyez toujours plus grand que le minimum. Le minimum du fabricant est la limite basse en conditions idéales — voie parfaite, matériel neuf, pas de perruchet. En conditions réelles de réseau, mieux vaut avoir 20 à 30 % de marge au-dessus du minimum annoncé.
Raccordez vos courbes progressivement. Un passage abrupt d'une voie droite à une courbe serrée crée un point de choc mécanique qui favorise les déraillements. Une courbe de raccordement intermédiaire — ou simplement une légère courbe de transition de quelques centimètres — suffit à rendre le passage nettement plus fluide.
À éviter absolument : ne validez jamais votre plan de réseau en ne faisant circuler qu'un petit matériel. Une courbe peut sembler parfaite avec une petite locomotive de manœuvre et se révéler impraticable dès que vous y engagez votre plus longue voiture voyageurs. Testez systématiquement avec le matériel le plus contraignant de votre future collection — et si possible avant de coller le ballast.
Mélangez les sources avec prudence. Les systèmes de voie de différentes marques ne sont pas toujours compatibles entre eux en courbe, même lorsqu'ils partagent le même code de rail. Un mélange de voies Roco et Fleischmann, par exemple, peut créer de légères différences de géométrie dans les courbes qui génèrent des frottements ou des déraillements. Dans le doute, restez dans un seul système.
